www.亚洲91I日韩中文字幕免费视频I曰批又黄又爽免费视频I日本大乳高潮xxxxxI1000部avI日韩一区二区三区电影I韩国久久久久I女人裸体视频免费看I亚洲欧美国产精品专区久久I一级特黄aa大片I国产第三区I九色论坛I色翁荡息又大又硬又粗又视频图片I天天舔天天干I久久精品视频6I日韩视频在线观看I免费在线观看一区二区I久久成人亚洲欧美电影I午夜激情成人I男人的天堂a在线

咨詢熱線

15353335196

微信客服 微信客服

首頁 >> 新聞資訊 >> 行業(yè)資訊

TC4鈦合金側(cè)銑加工表面形貌分析及工藝參數(shù)優(yōu)化

發(fā)布時間:2024-05-03 09:47:34 瀏覽次數(shù) :

引言

鈦合金因比強度高、耐腐蝕性好、熱強度高等一系列優(yōu)異的性能,在航空航天、國防工業(yè)等高端裝備制造領(lǐng)域得到了廣泛應(yīng)用[1]。銑削是鈦合金結(jié)構(gòu)件加工中最常用的方法之一。但是,由于鈦合金切削過程溫度高、切削力大、刀具易磨損等,鈦合金的加工表面質(zhì)量很難控制[2]。探明鈦合金銑削加工表面形貌特征及其對切削參數(shù)的響應(yīng)規(guī)律,對實現(xiàn)鈦合金加工表面質(zhì)量調(diào)控和提升鈦合金結(jié)構(gòu)件服役性能具有重要理論和實踐意義。

銑削加工表面形貌的創(chuàng)成取決于多種因素,如切削參數(shù)、刀具材料、刀具磨損程度等,其中切削工藝參數(shù)的優(yōu)選是最直接和有效的方法[3]。目前,國內(nèi)外眾多學(xué)者對TC4鈦合金銑削加工表面形貌及參數(shù)優(yōu)化進行了一系列的研究。文獻[4]對TC4鈦合金進行了銑削加工,發(fā)現(xiàn)每齒進給量 f 對表面粗糙度 Ra 的影響最 大 ,最 優(yōu) 的 銑 削 參 數(shù) 組 合 為 :銑 削 速 度vc = 100 m/min,徑 向 切 深 ae = 4.3 mm,每 齒 進 給 量fz = 0.02 mm/齒,軸向切深 ap = 0.05 mm,可獲得的表面粗糙度 Ra = 0.17 μm。文獻[5]通過開展側(cè)銑實驗,研究 了 不 同 切 削 速 度 vc (48~108 m/min) 以 及 進 給 量f (0.04~0.06 mm/r) 下的TC4鈦合金的表面粗糙度 Ra

結(jié)果表明,在較高的切削速度和較低的進給量下,表面粗糙度降低了 20% 以上。文獻[6]對TC4鈦合金進行了不同切削速度 vc(30 mm/min 和 60 mm/min)和每齒進給量 fz(0.01 mm/齒和 0.05 mm/齒)的銑削實驗,并分析了銑削表面粗糙度 Sa 的變化規(guī)律。結(jié)果表明,fz 對 Sa 的影響大于 vc,較低的切削速度和進給速度可以獲得較低的表面粗糙度,即較高的表面質(zhì)量。

在切削工藝參數(shù)的優(yōu)化方法研究方面,文獻[7]基于遺傳算法以磨損量、表面粗糙度和材料去除率為優(yōu)化目標,對 AISI 1040 鋼切削參數(shù)進行了多目標優(yōu)化,獲得了最優(yōu)切削參數(shù)組合,預(yù)測誤差在 2% 以下。文獻[8]以銑削力和材料去除率為評價指標,采用粒子群優(yōu)化算法對TC4鈦合金加工參數(shù)進行了多目標優(yōu)化,得 到 了 最 優(yōu) 參 數(shù) 組 合 :vc = 120 m/min,ae = 1 mm,fz = 0.04 mm/z,ap = 10 mm。文獻[9]以TC4鈦合金銑削力和材料去除率為優(yōu)化目標,基于遺傳算法得到了加工參數(shù)的最優(yōu)解集。文獻[10]以銑削力、粗糙度、材料去除率建立了多目標優(yōu)化模型,采用遺傳算法求解獲得了最優(yōu)銑削參數(shù)解集,并通過實驗證明了該方法的可行性。

為實現(xiàn)面向側(cè)銑加工表面形貌的切削工藝參數(shù)優(yōu)選,本文主要開展TC4鈦合金側(cè)銑加工實驗研究。

從銑削加工表面微觀缺陷、表面粗糙度隨切削參數(shù)的響應(yīng)規(guī)律和基于遺傳算法的工藝參數(shù)優(yōu)化 3個方面進行研究,為TC4鈦合金側(cè)銑加工實踐提供依據(jù)。

1、TC4鈦合金側(cè)銑加工實驗

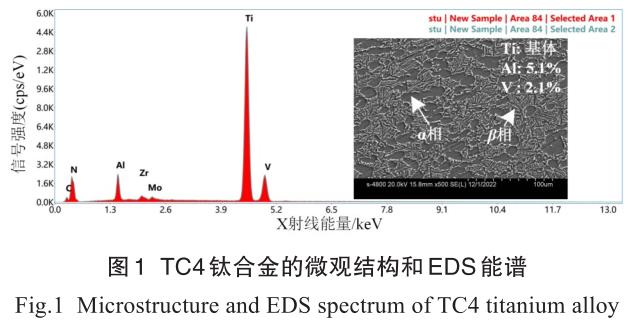

試驗材料為TC4鈦合金鍛坯,規(guī)格尺寸為30mm×30mm×5mm。材料微觀組織結(jié)構(gòu)和EDS能譜如圖1所示。

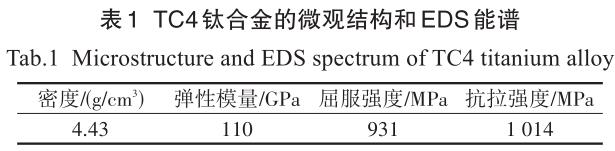

圖中可以看出,TC4鈦合金是α+β型雙相鈦合金,α相為基體相呈灰暗色,β相為強化相附著在基體上,呈亮白色。TC4鈦合金主要物理力學(xué)性能如表 1所列。

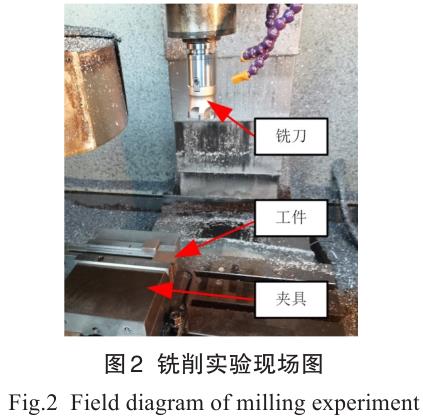

側(cè)銑加工實驗在型號為GJ SEIKO LM-6050 的數(shù)控機床上進行。加工刀具選用直徑為50mm的直角六齒可轉(zhuǎn)位銑刀,刀片選用 Kennametal 公司生產(chǎn)的硬質(zhì) 合 金 AlTiN(PVD)涂 層 刀 片(APPT1135PESR-FSKC522M),其有效切削長度為 11 mm。考慮到干切削方式可以避免切削液阻力引起的排屑不暢,保證加工精度的同時,可解決鈦合金加工液冷成本高、污染環(huán)境等方面的問題。因此,實驗加工方式選擇干式銑削。側(cè)銑加工實驗現(xiàn)場如圖2所示。


采用 S-4800 冷場發(fā)射掃描電子顯微鏡和基恩士形狀測量激光顯微系統(tǒng) VK-X260K 觀測銑削后的表面形貌,測量三維表面粗糙度 Sa 以及沿進給方向的二維表面粗糙度Ra

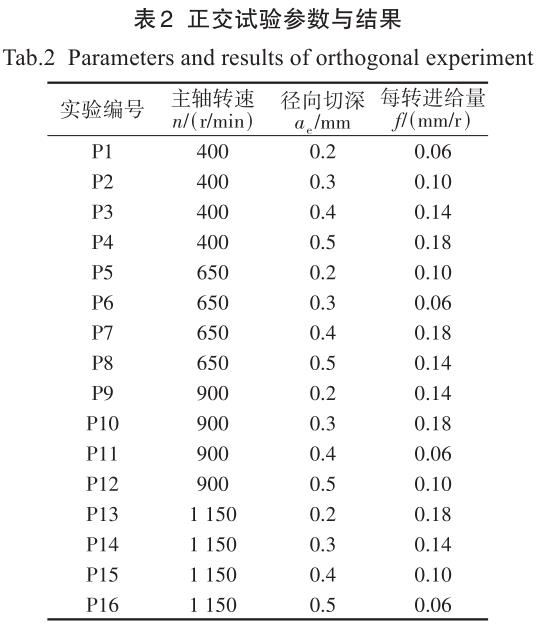

采用三因素四水平 L16(43)正交實驗方法開展實驗,實驗考察因素分別為主軸轉(zhuǎn)速 n、徑向切深 ae和每轉(zhuǎn)進給量f。具體實驗方案如表2所列。


2 、結(jié)果與分析

2.1 加工表面缺陷

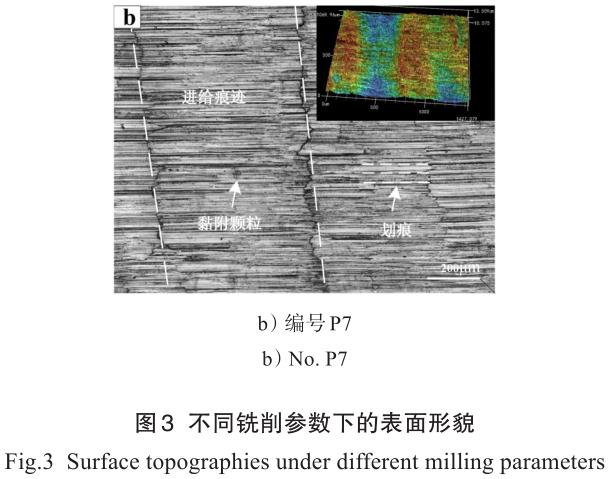

不同銑削條件下獲得的加工表面形貌圖及其對應(yīng)的三維高度云圖如圖3所示。

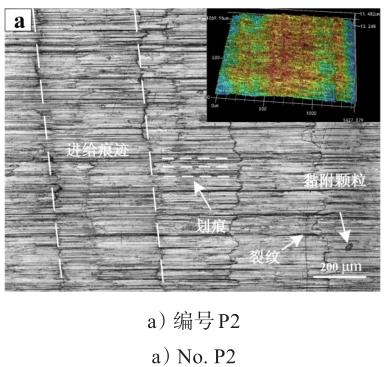

從圖 3可以看出,加工表面呈現(xiàn)均勻分布的棱線,這是銑刀和工件之間相對運動所產(chǎn)生的進給痕跡,相鄰進給痕跡之間的距離由進給速率決定。由于銑刀后角的影響,在相鄰的進給痕跡之間產(chǎn)生了沿進給方向的劃痕。進給刀痕和表面劃痕可歸結(jié)為側(cè)銑加工表面固有缺陷,此類缺陷分布規(guī)律是由刀具幾何特征和刀具-工件相對運動形成的。

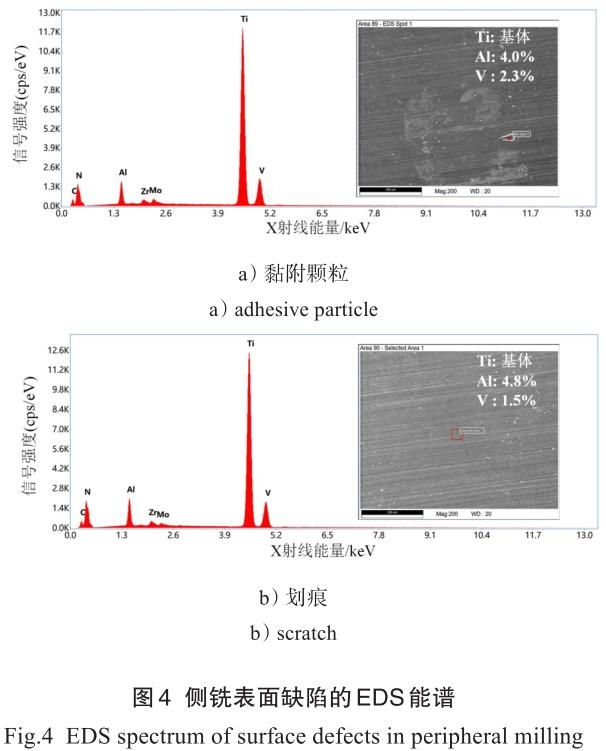

此外,加工表面還觀察到黏附顆粒、隨機劃痕和微小裂紋等缺陷。黏附顆粒可能是微小的切屑或者是從刀具上脫落的硬質(zhì)點等[11]。對銑削表面的黏附顆粒進行能譜檢測,檢測結(jié)果如圖 4 所示。圖 4 a)發(fā)現(xiàn)其成分與TC4鈦合金基體材料基本相同。可以推斷,黏附顆粒主要是在側(cè)銑過程中高溫的微切屑黏附到表面而形成。表面上還存在一些隨機方向的劃痕,這是從銑刀上剝落的硬質(zhì)點、積屑瘤或者切屑在銑削表面滑擦產(chǎn)生[12-13]。圖 4 b)中,劃痕的能譜分析結(jié)果與TC4鈦合金的基體材料基本相同。可以推斷,隨機無定向劃痕是由積屑瘤或碎屑在刀具和工件之間的接觸面滑擦形成。此外,在干式銑削的條件下,由于加工區(qū)域中存在較高的熱應(yīng)力和機械應(yīng)力,銑削表面便產(chǎn)生了微小裂紋[14]。


2.2 銑削表面粗糙度

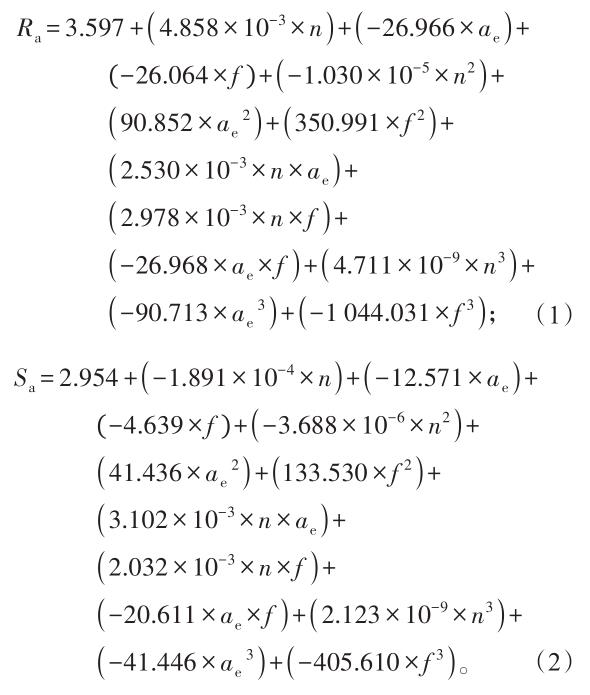

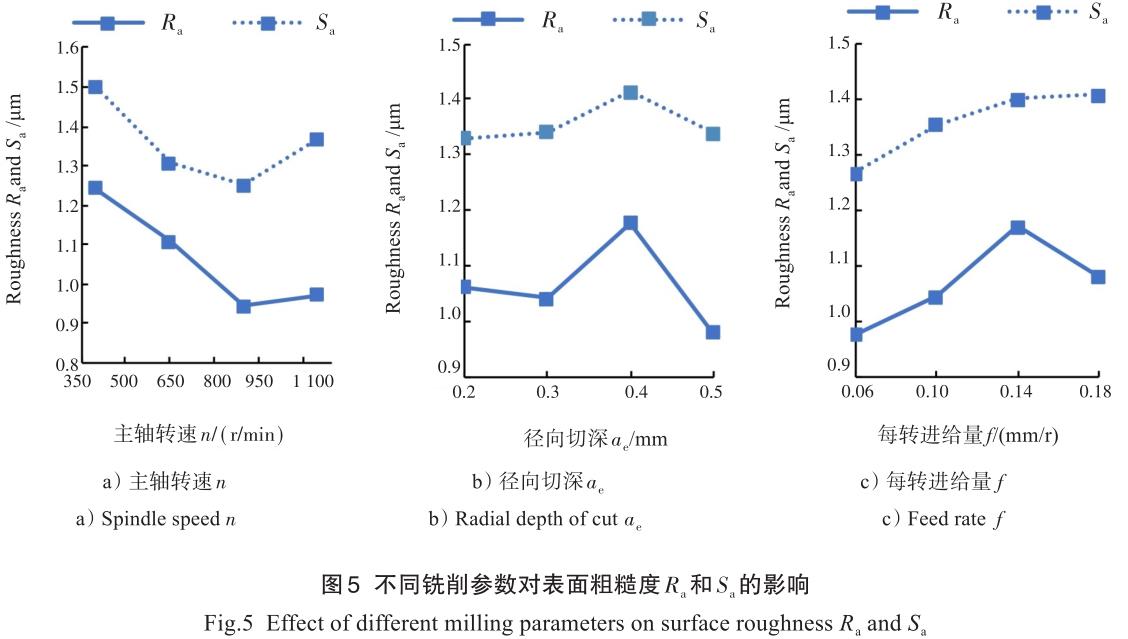

不同銑削工藝條件下,加工表面粗糙度 Ra和 Sa隨切削工藝參數(shù)的響應(yīng)規(guī)律如圖5所示。


圖 5 a)中,表面粗糙度 Ra 的值隨著主軸轉(zhuǎn)速 n 從400 r/min 增加到 900 r/min 而減小,并在 n = 900 r/min時 達 到 最 小 值(Ra = 0.944 μm)。 當(dāng) 主 軸 轉(zhuǎn) 速 超 過900 r/min 時,表面粗糙度呈上升趨勢。主軸速度的增加意味著材料變形率的增加,這將導(dǎo)致在銑削過程中產(chǎn)生更多的熱量。銑刀和工件接觸表面之間的熱量積累會軟化TC4鈦合金材料,材料的塑性流動使得銑削后的表面粗糙度有所降低[15]。但當(dāng)主軸速度繼續(xù)增加時,刀具與工件接觸表面上積聚的熱量將難以快速消散,導(dǎo)致切屑與銑刀、加工表面間的黏附力增加,從而增加了銑削力[16]。此外,在較高的主軸轉(zhuǎn)速下,應(yīng)變硬化和應(yīng)變率硬化對銑削力的影響大于熱軟化,這也導(dǎo)致銑削力呈上升趨勢[17]。銑削力的增加會使刀具產(chǎn)生顫振現(xiàn)象[18],影響了加工的精度,從而惡化了銑削表面質(zhì)量,導(dǎo)致表面粗糙度的增加。

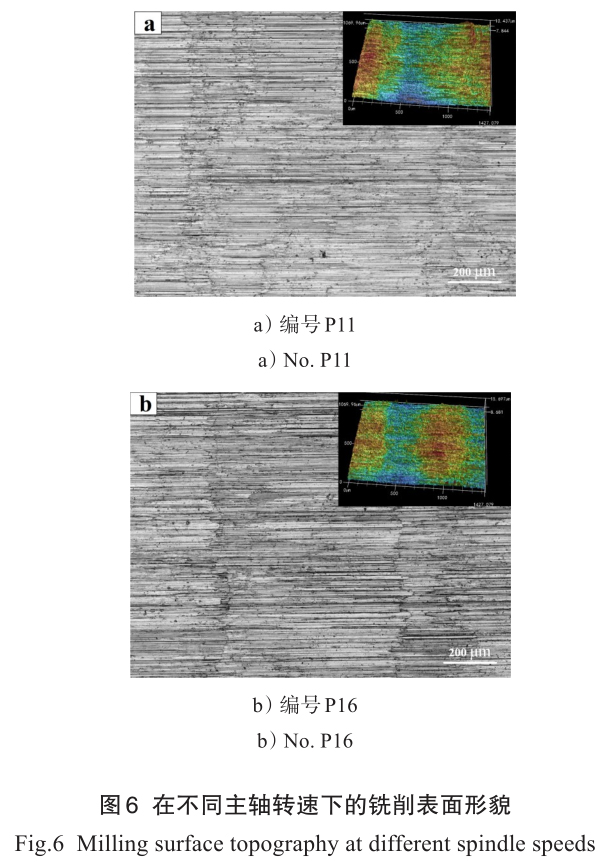

圖 6 為主軸轉(zhuǎn)速 900 r/min 和 1 150 r/min 下觀測的加工表面形貌圖。可以看出,隨著主軸轉(zhuǎn)速的增加,銑削表面質(zhì)量降低。在 n = 1150 r/min 時獲得的表面高度波動遠大于在 n = 900 r/min 處獲得的表面高波動,并且表面上黏附顆粒數(shù)量大于在 n = 900 r/min 下獲得的。

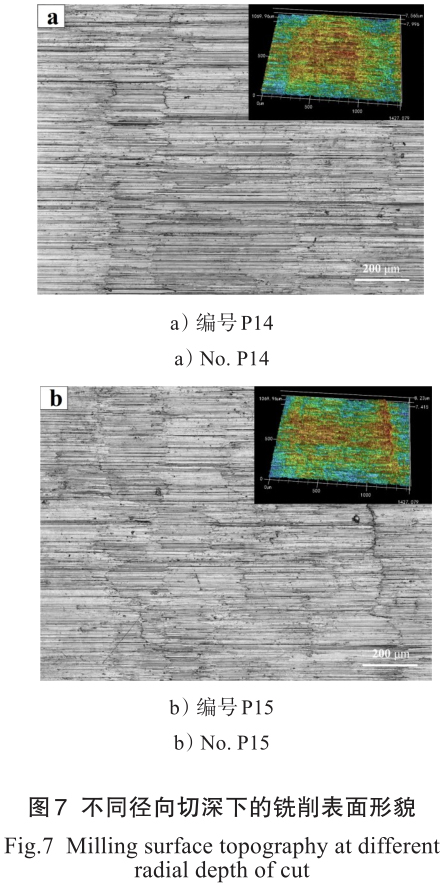

在圖 5 b)中,隨著徑向切深 ae 由 0.2 mm 增加到0.4 mm,表面粗糙度 Ra 的值先是減小了 1.88%,然后顯著增加。一方面,工件在加工之前進行了預(yù)加工以找平加工面。銑刀和工件表面之間的擠壓和摩擦?xí)?dǎo)致表面纖維化,從而硬化了待加工表面[19-20]。另一方面,TC4鈦合金的化學(xué)活性非常高,很容易與空氣中的元素反應(yīng),產(chǎn)生表面硬化層,這也導(dǎo)致了表面硬度的增加[21]。因此,適當(dāng)增加徑向切削深度會使銑刀在一定程度上避免產(chǎn)生表面硬化層,從而更容易切削材料,使表面粗糙度值略微下降。但銑削過程中,材料剪切區(qū)的橫截面積會隨著徑向切深的增加而增加,并且單位時間材料去除率的增加將導(dǎo)致銑削力的增加,從而使表面粗糙度增加。圖 7 為徑向切深 0.3 mm 和0.4 mm 下觀測的加工表面三維形貌圖,徑向切深的增加導(dǎo)致表面上黏附顆粒、劃痕的增加和表面質(zhì)量的惡化。當(dāng)徑向切深 ae超過0.4 mm時,表面粗糙度呈下降趨勢。這可解釋為擠壓變形的進一步增加使銑削溫度升高,表面熱軟化效應(yīng)變得顯著[22]。因此,表面材料更容易去除,并且表面質(zhì)量得到改善。


在圖 5 c)中,隨著進給量 f 從 0.06 mm/r 增加到0.14 mm/r,表面粗糙度 Ra 的值增大了 19.9%。這是由于銑刀在進給方向上每單位切削面積的切削時間減少,加工表面上相鄰峰和谷之間的間距和形態(tài)差異增加。銑刀在加工表面上的殘余高度也有所增加,最終導(dǎo)致表面粗糙度增加。特別是在圖 3 中,進給痕跡間的不均勻間距會惡化表面質(zhì)量,這可歸因于銑削力的增加使銑刀在加工過程中產(chǎn)生了振動[23]。當(dāng)進給量 f超過 0.14 mm/r 時,表面粗糙度 Ra 呈現(xiàn)減小的趨勢。這可歸因為銑削溫度變高軟化了TC4鈦合金材料[24],

從而使材料更容易去除,表面粗糙度降低。另一種可能是涂抹效應(yīng)[25],效應(yīng)降低了工件表面峰值的高度,從而使表面粗糙度 Ra 降低。較高的機械載荷和熱載荷促使了這種現(xiàn)象的發(fā)生。圖 8 為進給量 0.14 mm/r和 0.18 mm/r 下觀測的加工表面三維形貌。隨著進給量的增加,銑削表面上后刀面引起的劃痕變得更加清晰均勻,表明表面質(zhì)量有所改善。


從圖 5 還可以看出,粗糙度 Sa 的值都高于沿進給方向的粗糙度 Ra,Sa與 Ra隨銑削參數(shù)有類似的變化趨勢,但并不完全相同。圖5 a)中,表面粗糙度Sa隨主軸轉(zhuǎn)速具有先降低后增加的相同趨勢,并在 n = 900 r/min時達到最小值(Sa = 1.250 μm);圖 5 b)中,隨著徑向切深 ae 由 0.2 mm 增 加 到 0.3 mm,粗 糙 度 Sa 增 大 了0.75%,這與粗糙度 Ra 的變化趨勢恰恰相反;圖 5 c)中,當(dāng)進給量 f 超過 0.14 mm/r 時,粗糙度 Sa 的值反而呈上升趨勢,這是因為TC4鈦合金側(cè)銑表面不僅包含沿著進給方向的表面特征,還包括垂直于進給方向的特征,如劃痕、隨機顆粒等。特別是銑刀后角引起的劃痕,其在垂直于進給方向的高度波動導(dǎo)致表面粗糙度Sa的增大。

3、 基于遺傳算法的側(cè)銑工藝參數(shù)優(yōu)化

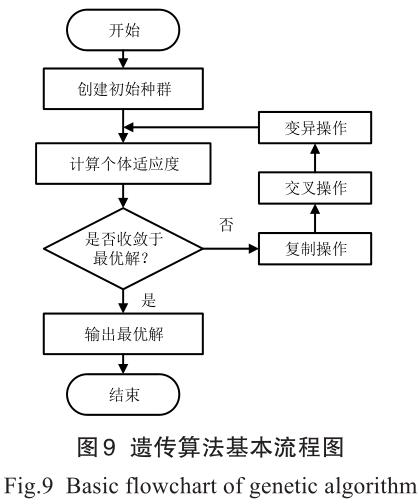

遺傳算法(Genetic Algorithm,GA)是 1 種模擬達爾文進化論中自然選擇和遺傳學(xué)機理生物進化過程的計算模型。該算法將問題求解的過程轉(zhuǎn)換成生物體中染色體選擇、交叉和變異的過程,相對于一些常規(guī)優(yōu)化算法,其計算簡單高效。算法的基本流程如圖9所示。

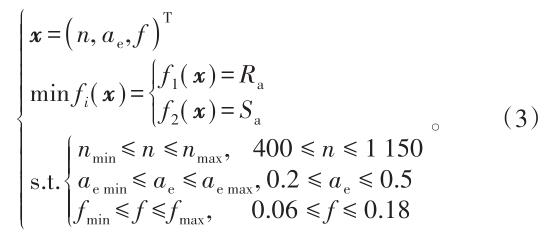

將主軸轉(zhuǎn)速 n、徑向切深 ae、每轉(zhuǎn)進給量 f 作為優(yōu)化模型的變量,根據(jù)正交試驗結(jié)果以及各銑削參數(shù)的取值范圍,可以得到優(yōu)化目標的約束方程如下:


則優(yōu)化的數(shù)學(xué)模型可寫為:


借助 MATLAB 數(shù)學(xué)軟件平臺,采用 Gamultiobj 函數(shù)進行優(yōu)化問題的求解。在 Gamultiobj 函數(shù)的參數(shù)中,交叉概率和變異概率的選擇對種群的更新影響最大。交叉的概率過低會大大降低種群的更新速度,交叉概率過高會破壞種群內(nèi)的最優(yōu)解;變異概率過低會使種群內(nèi)的有效基因缺失,變異概率過高雖使得種群多樣性增大,但會使現(xiàn)有種群規(guī)模遭到破壞。因此,需要根據(jù)實際求解問題,對參數(shù)進行合理的處理,具體參數(shù)設(shè)置如表3所示。

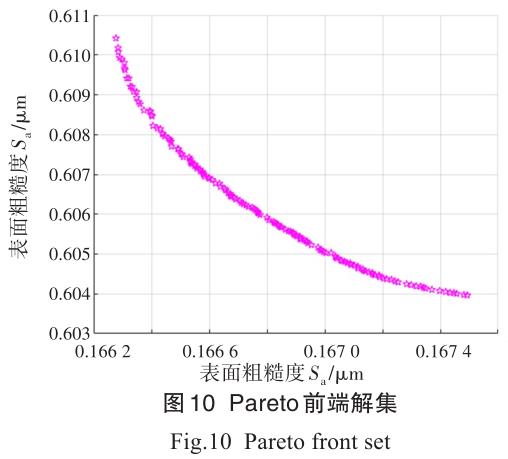

求解后,獲得了 150 組帕累托(Pareto)最優(yōu)解,對應(yīng)的粗糙度值如圖10所示,部分最優(yōu)解如表4所示。

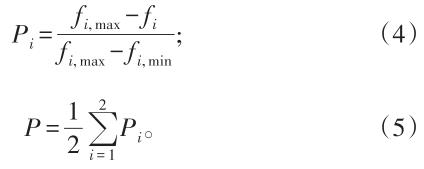

采用隸屬度函數(shù)對 Pareto解集中的最優(yōu)解進行評價:


式(4)中: fi表示第 i個目標函數(shù),i = 1,2;最優(yōu)結(jié)果選取P值最大時對應(yīng)的Pareto解集中的銑削參數(shù)。

最終得到的多目標優(yōu)化結(jié)果為x = ()1 093.48,0.201,0.060T,根據(jù)實際加工經(jīng)驗對結(jié)果進行近似處理后得到的加工參數(shù)為 :主 軸 轉(zhuǎn) 速n = 1 093 r/min,徑向切深ae = 0.2 mm,每轉(zhuǎn)進給量f = 0.06 mm/r,對應(yīng)的目標粗糙度值為Ra = 0.1673μm和Sa = 0.6043μm。

4 、結(jié)論

1)TC4鈦合金側(cè)銑加工表面微觀缺陷主要包括進給刀痕、后刀面摩擦劃痕、黏附顆粒、微小裂紋和隨機劃痕等。進給刀痕和后刀面摩擦劃痕可歸結(jié)為側(cè)銑加工表面固有缺陷,此類缺陷分布規(guī)律是由刀具幾何特征和刀具-工件相對運動形成的;黏附顆粒、隨機劃痕和微小裂紋等隨機性缺陷,主要是微小切屑附著、積屑瘤摩擦以及在熱應(yīng)力和機械應(yīng)力的作用下產(chǎn)生的。

2) 銑削表面粗糙度隨主軸轉(zhuǎn)速的增大先減小后增大;隨徑向切深的增大先增大后減小;隨進給量先增大后減小。但 Ra 和 Sa 隨銑削參數(shù)的變化規(guī)律并不完全,這是因為銑削表面不僅包含沿進給方向的特征,還包括垂直于進給方向的特征,特別是銑削后角引起的劃痕,其在垂直于進給方向的高度波動使得 Sa數(shù)值增大。

3) 基于遺傳算法以最小表面粗糙度值為優(yōu)化目標,在實驗參數(shù)范圍內(nèi)得到的最優(yōu)側(cè)銑參數(shù)組合為:

主軸轉(zhuǎn)速 n =1093 r/min,徑向切深 ae = 0.2 mm,每轉(zhuǎn)進給量 f = 0.06 mm/r。在該條件下,可獲得較小的表面粗糙度值,即Ra = 0.1673μm和Sa = 0.6043μm。

參考文獻:

[1]HOURMAND M, SARHAN A A D, SAYUTI M, et al. A comprehensive review on machining of titanium alloys [J]. Arabian Journal for Science and Engineering, 2021,46(8): 7087-7123.

[2]PASCHOALINOTO N W, BATALHA G F, BORDINAS‐SI E C, et al. MQL strategies applied in Ti-6Al-4V alloy milling-comparative analysis between experimental de‐sign and artificial neural networks[J]. Materials, 2020, 13(17): 3828.

[3]YAN BOLING, ZHU LIDA, LIU CHANGFU. Prediction model of peripheral milling surface geometry considering cutting force and vibration[J]. The International Journal of Advanced Manufacturing Technology, 2020, 110(5):1429-1443.

[4]紀煦, 朱瑋瑜, 付宏鴿, 等 . 基于曲面響應(yīng)法的 TC4 銑削加 工 表 面 粗 糙 度 研 究 [J]. 北 華 航 天 工 業(yè) 學(xué) 院 學(xué) 報 ,2022, 32(4): 11-13, 20.

JI XU, ZHU WEIYU, FU HONGGE, et al. Surface roughness of TC4 milling based on surface response method[J]. Journal of North China Institute of Aerospace Engineering, 2022, 32(4): 11-13, 20. (in Chinese)

[5]SUR G, MOTORCU A R, NOHUT?U S. Single and multi-objective optimization for cutting force and surface roughness in peripheral milling of Ti6Al4V using fixed and variable helix angle tools[J]. Journal of Manufactur‐ing Processes, 2022, 80: 529-545.

[6]LIZZUL L, SORGATO M, BERTOLINI R, et al. Anisot‐ropy effect of additively manufactured Ti6Al4V titanium alloy on surface quality after milling[J]. Precision Engi‐neering, 2021, 67: 301-310.

[7]VUKELIC D, SIMUNOVIC K, KANOVIC Z, et al.Multi-objective optimization of steel AISI 1040 dry turn‐ing using genetic algorithm[J]. Neural Computing and Ap‐plications, 2021, 33(19): 12445-12475.

[8]鞏亞東, 丁明祥, 李響, 等 .TC4鈦合金材料銑削加工分析 及 參 數(shù) 優(yōu) 化 [J/OL]. 吉 林 大 學(xué) 學(xué) 報 (工 學(xué) 版): 1-10(2022-11-09) [2023-10-12]. https://doi. org/10.13229/j.cnki.jdxbgxb20220681.

GONG YADONG, DING MINGXIANG, LI XIANG, etal. Milling analysis and parameters optimization for TC4 titanium alloy material[J/OL]. Journal of Jilin University:Engineering and Technology Edition: 1-10(2022-11-09)[2023-10-12]. https://doi. org/10.13229/j. cnki. jdxb‐gxb20220681. (in Chinese)

[9]李體仁, 胡曉強 . 高速銑削鈦合金 TC4 切削力試驗研究及切削參數(shù)優(yōu)化[J]. 機床與液壓, 2019, 47(1): 45-48.

LI TIREN, HU XIAOQIANG. Experimental research on cutting force of high speed milling titanium alloy TC4 and optimization of cutting parameters[J]. Machine Tool& Hydraulics, 2019, 47(1): 45-48. (in Chinese)

[10] 鮑駿, 白海清, 任禮, 等 .TC4鈦合金銑削性能分析及多目 標 參 數(shù) 優(yōu) 化 [J]. 科 學(xué) 技 術(shù) 與 工 程 , 2021, 21(36):15400-15410.

BAO JUN, BAI HAIQING, REN LI, et al. Analysis of milling performance of TC4 titanium alloy and optimiza‐tion of multi-objective parameters[J]. Science Technology and Engineering, 2021, 21(36): 15400-15410. (in Chi‐nese)

[11] ULUTAN D, OZEL T. Machining induced surface integri‐ty in titanium and nickel alloys: a review[J]. International Journal of Machine Tools and Manufacture, 2011, 51(3):250-280.

[12] GINTING A, NOUARI M. Surface integrity of dry ma‐chined titanium alloys[J]. International Journal of Ma‐chine Tools and Manufacture, 2009, 49(3/4): 325-332.

[13] LIANG XIAOLIANG, LIU ZHANQIANG, WANG BING. State-of-the-art of surface integrity induced by tool wear effects in machining process of titanium and nickel alloys: a review[J]. Measurement, 2019, 132: 150-181.

[14] MASOUDI S, ESFAHANI M J, JAFARIAN F, et al.Comparison the effect of MQL, wet and dry turning on surface topography, cylindricity tolerance and sustainabil‐ity[J]. International Journal of Precision Engineering and Manufacturing-Green Technology, 2023, 10(1): 9-21.

[15] CARVALHO S, HOROVISTIZ A, DAVIM J P. Surface topography in machining Ti alloys for biomedical applica‐tions: correlative microscopy approach for qualitative and quantitative analysis[J]. The International Journal of Ad‐vanced Manufacturing Technology, 2021, 114(3): 683-694.

[16] KE YINGLIN, DONG HUIYUE, LIU GANG, et al. Useof nitrogen gas in high-speed milling of Ti-6Al-4V[J].Transactions of Nonferrous Metals Society of China,2009, 19(3): 530-534.

[17] ULLAH I, ZHANG SONG, ZHANG QING, et al. Micro‐structural and mechanical property investigation of ma‐chined surface layer in high-speed milling of Ti-6Al-4V alloy[J]. The International Journal of Advanced Manufac‐turing Technology, 2021, 116(5): 1707-1719.

[18] LUO MING, YAO QI. Vibrations of flat-end cutter enter‐ing workpiece process: modeling, simulations, and experi‐ments[J]. Shock and Vibration, 2018, 2018: 8419013.

[19] CHEN ZHEN, HUANG CHUANZHEN, LI BINGHAO,et al. Experimental study on surface integrity of Inconel 690 milled by coated carbide inserts[J]. The International Journal of Advanced Manufacturing Technology, 2022,121(5): 3025-3042.

[20] SONG WENGANG, LIU ZHANQIANG, YAO GONG‐HOU, et al. Effect of workpiece work hardening on ma‐chined surface topography generated in two-step milling process[J]. Journal of Manufacturing Processes, 2022, 77:348-360.

[21] GULERYUZ H, CIMENOGLU H. Oxidation of Ti–6Al– 4V alloy[J]. Journal of Alloys and Compounds, 2009,472(1/2): 241-246.

[22] 杜舜堯 . 新型鈦合金加工表面完整性與疲勞性能研究[D]. 南京: 南京航空航天大學(xué), 2017.

DU SHUNYAO. Research on surface integrity and fa‐tigue property in machining of new titanium alloy[D].Nanjing: Nanjing University of Aeronautics and Astronau‐tics, 2017. (in Chinese)

[23] ZHU SIYUAN, ZHAO MAN, MAO JIAN, et al. A Ti-6Al-4V milling force prediction model based on the tay‐lor factor model and microstructure evolution of the mill‐ing surface[J]. Micromachines, 2022, 13(10): 1618.

[24] WANG TAO, LI YANG, LIU JIAQI, et al. Milling force and surface topography of Ti-6Al-4V titanium alloy clad‐ded by the laser[J]. Surface Review and Letters, 2019, 26(5): 1850185.

[25] GUTZEIT K, BULUN G, STELZER G, et al. Sub-zero milling of Ti-6Al-4V—impact of the cutting parameterson the resulting forces, tool wear, and surface quality[J].The International Journal of Advanced ManufacturingTechnology, 2023, 126(7): 3367-3381.

相關(guān)鏈接

Copyright ? 2020 www.shx168.cn 版權(quán)所有    陜ICP備20000282號    在線統(tǒng)計
? 2020 寶雞寶鋯金屬材料有限公司 版權(quán)所有
在線客服
客服電話

全國免費服務(wù)熱線
0917 - 3370005
掃一掃

bg-zr.com
寶鋯金屬手機網(wǎng)

返回頂部
主站蜘蛛池模板: 曰本三级日本三级日本三级| 特黄视频在线观看| 成年人av| 日本熟妇毛耸耸xxxxxx| 激情综合久久| 免费的av网站| 日韩三级中文| 夜夜嗨aⅴ一区二区三区| 天干天干天啪啪夜爽爽avv| 成码无人av片在线电影网站 | 天天射日| 最新毛片网站| 午夜诱惑痒痒网| 一级片免费在线| 免费观看成人av| 免费aⅴ网站| 国产日本免费| 91精品1区2区| 日韩卡一卡二| 18久久久| 热久久久久| av在线三级| 亚洲永久免费视频| 99干99| 久热在线视频| 日韩欧美在线不卡| 岛国av在线| av在线官网| 在线观看国产精品一区| 色综合色综合色| cao人人| 少妇熟女视频一区二区三区| 美女诱惑一区二区| 成人18在线| 国产精品一二三区视频出来一| 精人妻无码一区二区三区 | 成人亚洲| 爱爱无遮挡| 最新日韩视频| 日批视频免费观看| 婷婷色中文| 热99| 亚洲色图美腿丝袜| 欧美中字| 草草女人院| 中国av电影| 日日夜夜爱| 玖草在线| zljzljzlj日本人免费| 久草综合在线视频| 超污视频在线免费观看| 中文字幕亚洲欧美日韩| 欧美h网| 美女成人在线| 瑟瑟综合网| а√天堂8资源在线官网| 男女一区二区三区| 亚洲第一成网站| 日本一级做a爱片| 天天看天天做| 中文字幕福利片| 青青草国产一区二区三区| 国产精品夜夜爽| 又色又爽又黄gif动态图| 偷拍亚洲视频| 成人av电影网站| 成人h动漫精品一区二区下载| 麻豆91精品91久久久的内涵| 成人影片网址| jk开襟乳液狂飙| 婷婷在线免费| 成年人黄色片网站| 我把护士日出水了视频90分钟| 欧美成欧美va| 精品国偷自产一区二区三区| 青青草视频在线观看视频| 玖玖爱av| 极品美女av| 久久久久久久国产毛片| 成人在线高清视频| 精品av在线播放| 深夜久久| 岛国av一区二区| 国产永久在线观看| 伊人久久激情| 最新版天堂中文在线官网| 午夜无遮挡| 精品人妻一区二区三区四区不卡| 热re99久久精品国产99热| 亚洲精品国产精品乱码在线观看| 久操精品| 日韩视频久久| 99精品小视频| 日本成人网址| 亚洲成人av网址| 亚洲精品三级| 操操操.com| 亚洲色图制服诱惑| www.伊人| 中文字幕导航| 337人体做爰大胆视频| 亚洲欧美日本在线| 999av| 欧美黄色片视频| 在线黄色网页| 好吊色综合| 人妻换人妻仑乱| 日韩国产激情| 国精产品一二二区视菠萝蜜的优势| 亚洲综合一区二区三区| 天天综合色网| 欧美三级午夜理伦三级| 99久久99久久精品免费看蜜桃| 国产18在线| 久久三级| 中日韩在线视频| 无色码中文字幕| 中文字幕精品无码一区二区| 国产网站免费| 护士的小嫩嫩好紧好爽| 国产在线精品一区| 日韩国产一区二区三区| 欧美激情一二三区| 日韩脚交footjobhd| www.av日韩| 免费在线观看黄色| 97在线影院| 欧美一区二区影视| 国产在线久久久| 99精品视频在线播放免费| 波多野结衣激情视频| 西西444www大胆无视频软件| 色综合av| 男人天堂综合网| 少妇天堂网| 亚洲精品www| 国产一区二区波多野结衣| 国产日韩91| 天堂视频在线| 4438成人网| 中文字幕在线一区| 亚洲vs天堂| 国产黄色高清| 日本黄色录像| 日本不卡网站| 最近中文字幕在线mv视频在线| 亚洲爽爆av| 婷婷激情综合网| 国产日韩激情| 亚洲欧美日韩图片| 欧美色拍| 国产真实乱人偷精品视频| 精品国产一区二区三区四区vr| 欧美成欧美va| 欧美人体做爰大胆视频| 欧美人与禽zozzozzo| 东北女人啪啪ⅹxx对白| 免费色网| 福利视频一区| 日韩字幕一区| 在线播放av网站| 国产精品女主播| 欧美高清二区| 久久免费看少妇高潮| 自拍偷拍第5页| 欧美精品一二三四区| 少妇熟女一区二区| 亚洲高清色| 免费黄色在线网站| 日日夜夜噜噜噜| 岛国av免费在线观看| 伊人成人激情| 欧美日本另类| 欧美精品日韩精品| 偷偷久久| 国产麻豆精品久久一二三| 中国一级特黄毛片大片久久| 理论片亚洲| 国模精品一区二区三区| 久久免费看毛片| 中文字幕av在线| 网站av免费| 成人免费看片'| 麻豆蜜桃视频| 国产精品白浆一区二小说| 黄色片在哪里看| 亚洲欧洲av在线| 天天色天天色天天色| 成人交配视频| 久久精品av| 亚洲伊人影院| 狠狠操五月天| 天操天天干| 蜜桃精品视频在线| 又大又粗弄得我出好多水| 春色网站| 国产精品九一| 91精品国| 不卡视频一区二区三区| 日韩欧美一区二区免费| 亚洲天堂影院在线观看| 黄色a区| 欧美一区中文字幕| 新av在线| 伊人春色在线视频| 强制高潮抽搐哭叫求饶h| 欧美三级一区二区| 一级片www| 久久久高清免费视频| 美日韩一区二区三区四区| 久久久久久久久久久99| 黄色三级视屏| 老熟视频| av黄色在线播放| 成人免费网站在线观看| 国产精品伊人久久| 偷拍第一页| 日本精品黄色| 在线播放日韩精品| 白丝美女被草| 免费日本在线| 超碰人人干| 巨茎人妖videos另类| 久久久片| 国产精品三级av| 久草在线青青草| 久久高清av| 国产 福利 在线| jizzjizzjizz亚洲女| 色妞成人| 天天操电影| 欧美日韩1| 爱爱爱网| 日本免费不卡视频| 免费黄色的网站| 中文在线观看免费视频| 自由牛奶xxx视频| 日本福利小视频| 在线看你懂| 欧美精品黄| 激情视频免费在线观看| 久久午夜剧场| 黄色一级片毛片| 欧美成人在线直播| 免费的毛片| 久久久久久在线观看| 在线播放黄色av| 天天欧美| 男男在线观看| 日韩一区二区毛片| 国产乱子伦精品视频| 一区二区视频| 亚洲7777| 亚洲一区视频网站| 欧美一区二区视频在线| 国产原创视频| av在线免| 欧美成人aaaaa| 污片网站在线观看| av片网站| 插骚| 成人网在线播放| 欧洲精品无码一区二区| 国产熟妇一区二区三区四区| 天天做天天爱天天高潮| 色777| 久久舔| 亚洲av综合色区无码一二三区| 成人激情综合| 在线私人影院| 鸥美毛片| 亚洲第一区在线观看| 亚洲性视频| 91污在线观看| 四季av中文字幕| 爱爱的免费视频| 免费av在线网站| 国产精品 日韩| 亚洲精品社区| 白白色免费视频| 一级a性色生活片久久无| 精品在线一区二区三区| 又猛又大又黄作爱视频| 午夜亚洲福利在线老司机| 久久精品国产精品亚洲毛片| 五级黄高潮片90分钟视频| 国产人与禽zoz0性伦| 91精品免费在线观看| 宅狼社影院| 污污的网站在线| 夜夜操天天干,| 黄色操人视频| 亚洲精品成人在线| 久久精品国产亚洲av成人| 97免费在线观看| 日韩一区二区三区四区五区六区| 久久精品国产亚洲AV无码男同| 一区一区三区产品乱码| 日韩欧美区| 欧美丰满少妇| 91视频论坛| 日韩福利视频导航| 男人精品天堂| 在线观看欧美亚洲| 色就是色网站| 成人精品网| 亚洲1页| 日本少妇一区二区| 激情中文网| 玖玖爱这里只有精品| 欧美日韩一区二区区别是什么| 久久激情五月| 色婷婷色| 青青久视频| 99久久精品国产一区二区成人| 国产99久久久久| 成人免费激情视频| 亚洲无毛视频| 亚洲a级精品| 亚洲国产成人精品女人久久久 | 日本男人的天堂| 黄色激情四射| 五月婷婷深爱| 欧洲成人精品| 激情五月俺也去| 草视频在线| 亚洲欧美制服| 超级黄色录像| 欧美成在线| 亚洲视频h| 成人试看120秒体验区| 国产中文一区二区| 日韩视频福利| 国产jizz18女人高潮| 欧美无马| 亚洲一区二区欧美| 成人一级免费电影| 女同av在线| 成人激情视频在线播放| av网站在线不卡| 日本在线看| 日韩精品tv| 最新国产小视频| 免费欧美日韩| 看一级黄色片| 人人草人人看| 国产情侣激情| 毛片大全免费看| 国产熟女精品视频| 日韩六区| 久草最新网址| 中文字幕日韩精品在线| 激情五月婷婷| 波多野结衣高清电影| 麻豆自拍偷拍| 日韩高清在线一区| 午夜视频在线观看一区二区| 亚洲人妻一区二区| 超碰av电影| 美女又大又黄| 亚洲色图图片专区| 青青草一区二区| 免费的一级黄色片| 日韩Av无码精品| 日韩人妻无码一区二区三区| 国产极品探花| 国产传媒在线| 蜜臀av一区二区三区有限公司| 操操干| 少妇一级片| 中文一二区| 日韩a级在线观看| 综合色网站| av专区在线| 在线观看三级视频| 国产日韩在线播放| 亚洲看逼| 国产草草草| 66亚洲一卡2卡新区成片发布| 久久99精品视频| 欧美毛片免费看| 国产精品一级片| 欧美毛片网站| 色婷婷一区二区三区四区| 玖玖国产精品视频| 交专区videossex| 99久久精品一区二区| 播五月婷婷| 日本成人激情| 日本91久久| 欧美精品videos另类日本| 国产精品伦| 久久高潮视频| 少妇诱惑av| 伊人天堂av| 秋霞在线一区| 熟妇女人妻丰满少妇中文字幕| 午夜在线一区二区| 中文字幕永久在线| 男插女在线观看| 日本爽爽爽爽爽爽在线观看免| 亚洲色图21p| 成人免费看毛片| 久久日av| 上原亚衣av在线| 国产在视频线精品视频| 97香蕉| xxxww日本| 激情五月婷婷色| 精品高潮丰满少妇毛茸茸| 精品国产网站| 欧美三级在线看| 亚洲国产字幕| 玖玖爱精品视频| 成人网av| 男人的av在线| 日本美女一级视频| 国产专区一区| 美女叉开腿| 国产精品国产精品| 涩色网| 精品三级网站| 夜夜夜噜噜噜| 久久一视频| 特级毛片爽www免费版| 全球av在线| 色欲av伊人久久大香线蕉影院| 丰满孕妇性春猛交xx大陆| 182在线视频| 人妻精油按摩bd高清中文字幕| 囯产精品久久久久久| 噜噜噜噜私人影院| 亚洲国产精品激情在线观看 | 黄色美女av| 簧片在线免费看| 三级毛片久久| 国产原创麻豆| 麻豆久久久久| 天天爱天天干天天| 久久精品4| 色奇米| 秋葵视频污| 日日爱网站| 九色论坛| 久草视频免费看| 国产aⅴ爽av久久久久成人| 日韩欧美精品二区| 天堂六月婷婷| 亚洲欧美在线一区| 都市激情 亚洲色图| 黄色av一区二区三区| 亚洲人和日本人hd| 日韩精品四区| 国产911| 久久亚洲激情| 国产精品丝袜在线| 特级丰满少妇一级aaaa爱毛片| 欧美成人xxxx| 亚洲美女性生活视频| 亚洲精品在线视频| 中文字幕大全| 久久久久久国产精品日本| 天天干天天爽| 情侣黄网站免费看| 午夜黄色小视频| 日韩精品123区| 精品人妻久久久久一区二区三区| 97成人超碰| 午夜影片| 涩涩视频在线播放| 日韩久久一区二区| 国产精品久久久区三区天天噜| 巨骚综合| 亚洲综合一二三| 国产奶水涨喷在线播放| 亚洲精品国产精品国自产观看浪潮| 成人亚洲综合| 亚洲一区蜜桃| 成人在线免费看| 国产精品资源站| 91成人国产| 欲色综合| 美女网站在线看| av资源在线看| 男人天堂av网| av一区三区| 黄色综合网站| 日本国产一区| 岛国av中文字幕| 男生c女生| 香蕉视频网站在线| 91精品久久久久久久| 搡国产老太xxx网站| 伊人久久大香线蕉成人综合网| 色99色| 欧美aⅴ视频| 免费欧美大片| 天天操夜夜爱| 91成年人视频| 免费看黄禁片|
